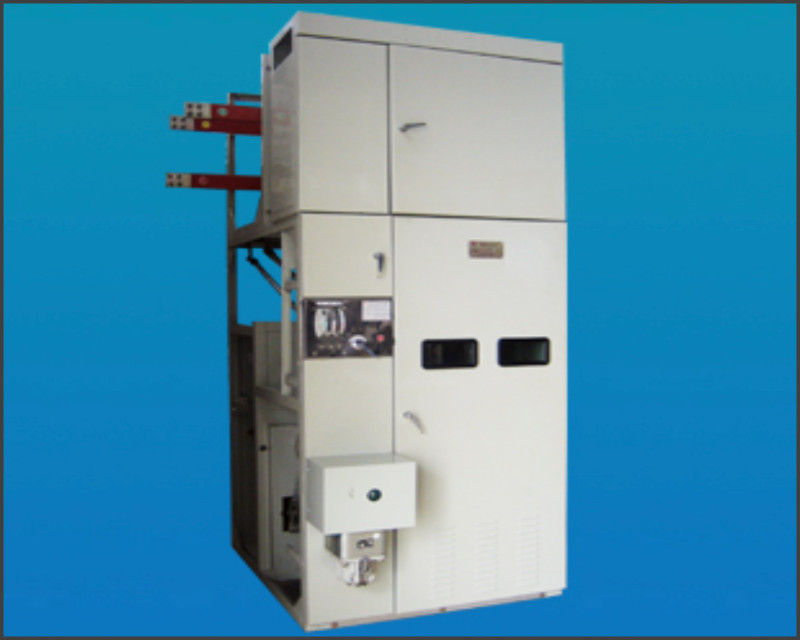

XGN2-12固定式金屬封閉開關柜
????
XGN2-12固定式金屬封閉開關柜
產品詳細介紹
XGN2-12(Z)箱型固定式交流金屬封閉開關設備（簡稱開關柜），是按國家標準GB3906《3-3.5kV交流金屬封閉開關設備》設計的，符合國際電工委員會IEC298《交流金屬封閉開關設備和控制設備》標準，滿足DL402、DL404標準，達到“五防”閉鎖要求。
結構特點
XGN2-12(Z)開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室之間用鋼板隔開。
1、斷路器室在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的接線端子連接，斷路器室還設有壓力釋放通道，若內部發生電弧時，氣體可通過排氣通道將壓力釋放。
2、母線室在柜體后上部，為了減小柜體高度，母線呈品字形排列，以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關接線端子相連接，相鄰兩柜線室之間可隔離。
3、電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主結線為聯絡方案時，本室則為聯絡電纜室。繼電器室在柜體上部前方，室內安裝板可安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表、信號元件等二次元件，頂部還可布置二次小母線。
4、斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器室二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室和電纜室均裝有照明燈。前門的下方設有與柜寬方向平行的接地銅母線，其截面為4×40mm。
5、機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路器，防止誤入帶電間隔；防止帶電合接地開關；防止帶接地刀合閘，開關柜采用相應的機械聯鎖，機械聯鎖的動作原理如下：
5.1、停電操作（運行-檢修）
開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門已鎖好，并處于帶電運行之中，這時的小手柄處于工作位置。先將斷路器分閘后，再將小手柄扳到“分斷閉鎖”位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內從上往下拉，拉到下隔離分閘位置，將手柄拿下，再插入上隔離操作孔內，從下向上推，推到上隔離分閘位置，再將操作手柄拿下，插入接地開關操作孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄扳至“檢修”位置。可先打開前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路器室及電纜室進行維護和檢修。
5.2、送電操作（檢修-運行）
若已檢修完畢，需要送電，其操作程序如下：
將后門關閉，鑰匙取出后關前門，將小手柄從“檢修”位置扳到“分斷閉鎖”位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接地開關處于分閘位置，將操作手柄拿下，再插入上隔離的操作孔內，從下向上推，使下隔離處于合閘位置，取出操作手柄，將操作手柄拿下，插入下隔離的操作孔內，從下向上推，使下隔離處理合閘位置，取出操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。
額定電流（A)： 5-3150
額定電壓（kV)： 3.6，7.2，12
額定短路關合電流（kA)： 40 50 80 100
額定短路開斷電流（kA)： 16 20 31.5 40
防護等級： IP2X
外形尺寸（長X寬X高，mm）： 1100×1200×2650（一般型）
